آرتک الکترونیک بعنوان اولین تولید کننده یو پی اس 12 ولت با قابلیت پشتیبانی از آداپتور و باتری اکسترنال در ایران (با نام سابق پروتکشن) با کسب سالها تجربه در زمینه تولید مینی یو پی اس این بار توانسته است محصولی بروز و منطبق بر استانداردهای جهانی در این حوضه (استفاده از ماسفت های قدرت کانال منفی در طبقه خروجی و مدار دیجیتال میکروکنترلری ) طراحی و عرضه نماید، ماحصل این طراحی سرعت بالا ،دقت بالا ،کیفیت بالا ،قیمت مناسب و ویژگی های متنوع را به همراه داشته است.
دستگاه برق اضطراری بدون وقفه 12 ولت مدل DC120EX12 با قابلیت پشتیبانی از باتری و آداپتور اکسترنال (بیرونی) ،دستگاهی است که در کنار آداپتور 12 ولت و باتری 12 ولت سیلد اسید می توان یک مجموعه کامل برق اضطراری بدون وقفه 12 ولتی با جریان پیوسته 10 آمپر را در اختیار داشت. با این مجموعه در مواقع قطع برق همچنان مصرف کننده های متصل به آن بدون تاخیر به کار خود ادامه خواهند داد. همچنین برای دستگاههای با مصرف جریان پایین تا 2 آمپر مانند دستگاه حضور و غیاب ،مودم ،روتر و … دستگاه مینی یو پی اس 12 ولت مدل DC1612N پیشنهاد می شود.
شرح عملکرد:
با اعمال ولتاژ 12 ولت مستقیم به کانکتور ADAPTER ،دستگاه این ولتاژ را به خروجی منتقل کرده و همزمان شروع به شارژ باتری می نماید ،پروسه شارژ بصورت اتوماتیک منطبق بر منحنی شارژ باتری توسط مدار شارژ سه کاناله انجام پذیرفته و با تکمیل شدن شارژ باتری جریان شارژ متوقف شده و از شارژ اضافه باتری (Over Charge) جلوگیری خواهد شد. این یو پی اس دارای سیستم شارژ با قابلیت کنترل جریان بوده که باعث جلوگیری از ایجاد جریان هجومی شده و علاوه بر افزایش عمر باتری باعث جلوگیری از فشار مضاعف به آداپتور و مینی یو پی اس می شود. این مهم امکان عملکرد پیوسته کار و دائم مدار شارژ را فراهم نموده و به همین دلیل در استفاده از باتری با ظرفیت های بالا محدودیتی وجود ندارد.
چنانچه ولتاژ آداپتور قطع گردد دستگاه به حالت پشتیبان تغییر وضعیت داده و جریان باتری که به کانکتور BATTERY متصل است را با سرعت بسیار بالایی به خروجی منتقل می کند ،سرعت انتقال از حالت آداپتور به باتری و بلعکس با میزان کمتر از 150 میکرو ثانیه نوید کارکرد کاملا بدون وقفه مصرف کننده را می دهد. در حالت پشتیبان چنانچه ولتاژ باتری از حد مجاز کمتر شود جریان باتری قطع گردیده و دستگاه مانع تخلیه بیش از حد باتری (Over Discharge) می شود ،این عمل از تخلیه عـمیق باتری جلوگیری کرده و از کاهش عمر باتری و عملکرد نا مطلوب مصرف کننده های حساس جلوگیری بعمل می آورد.

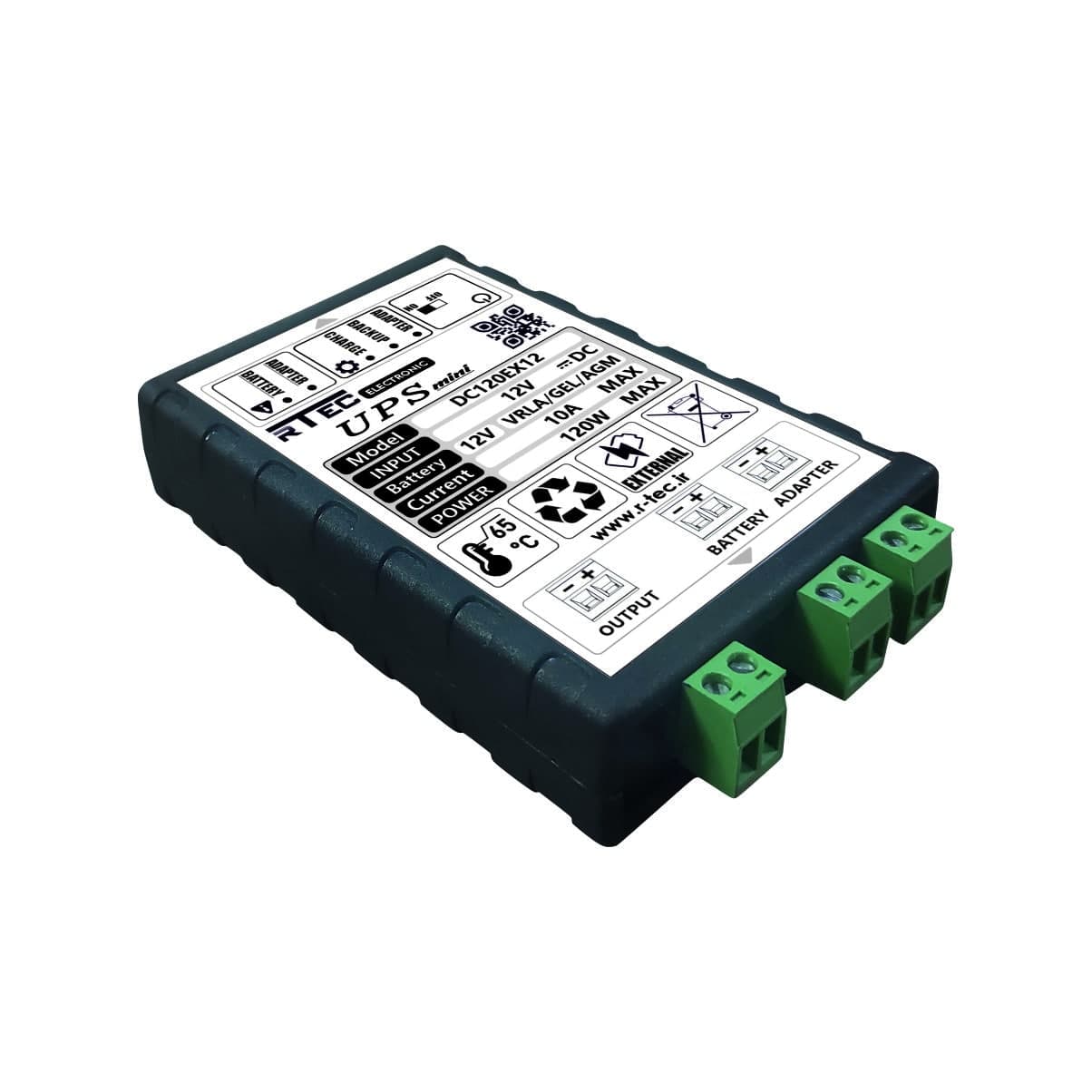

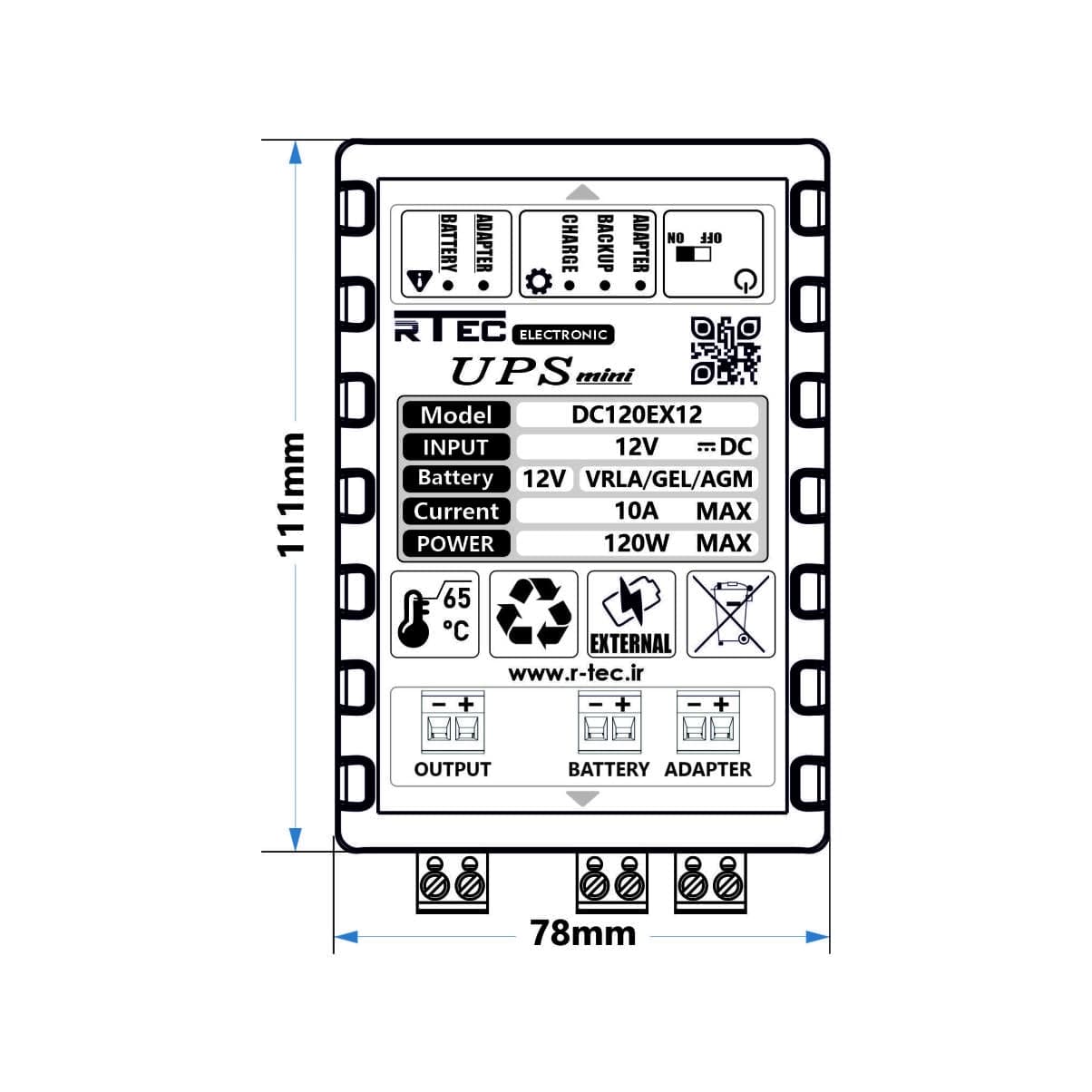

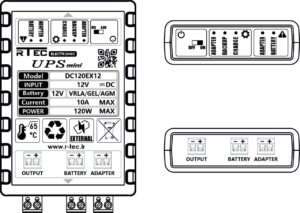

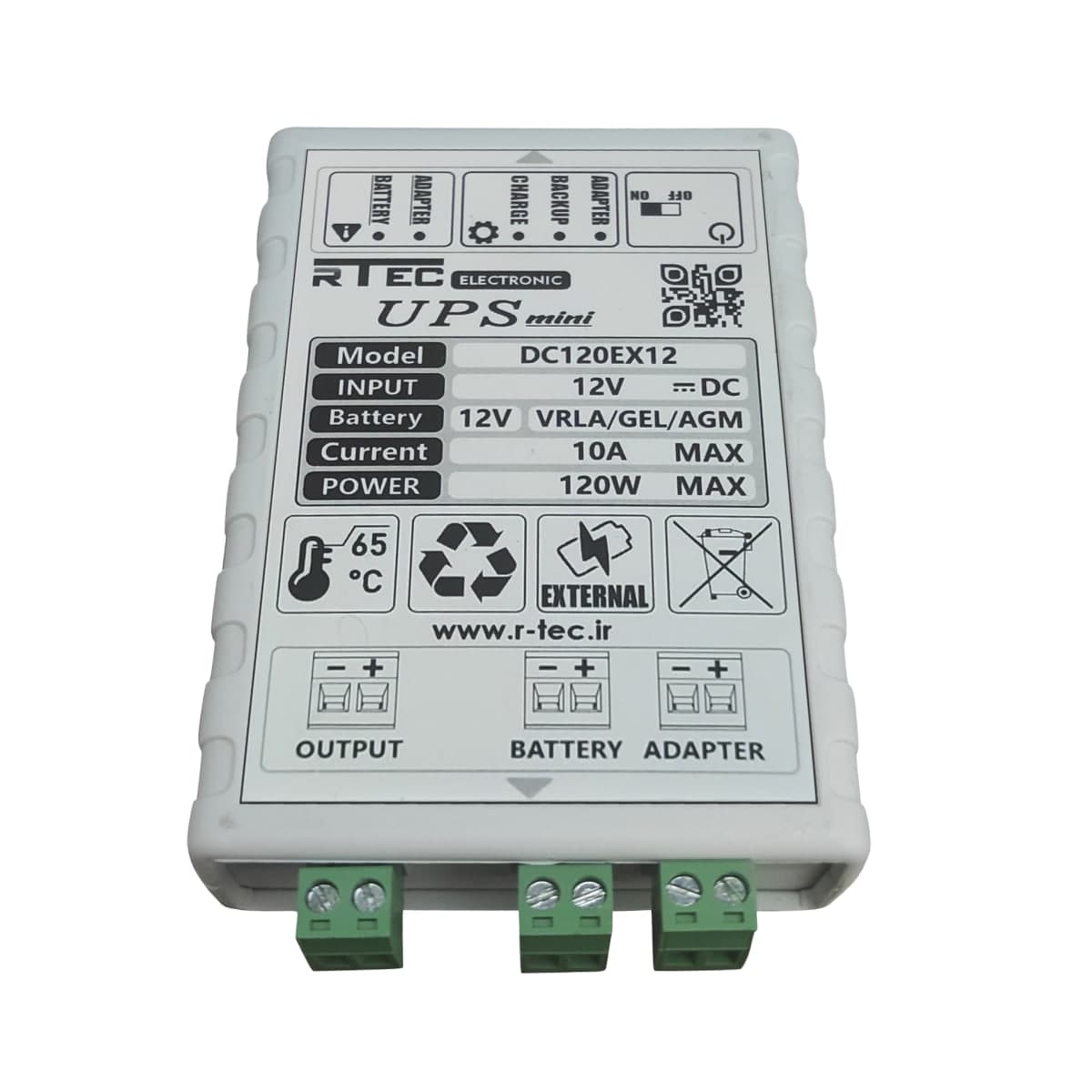

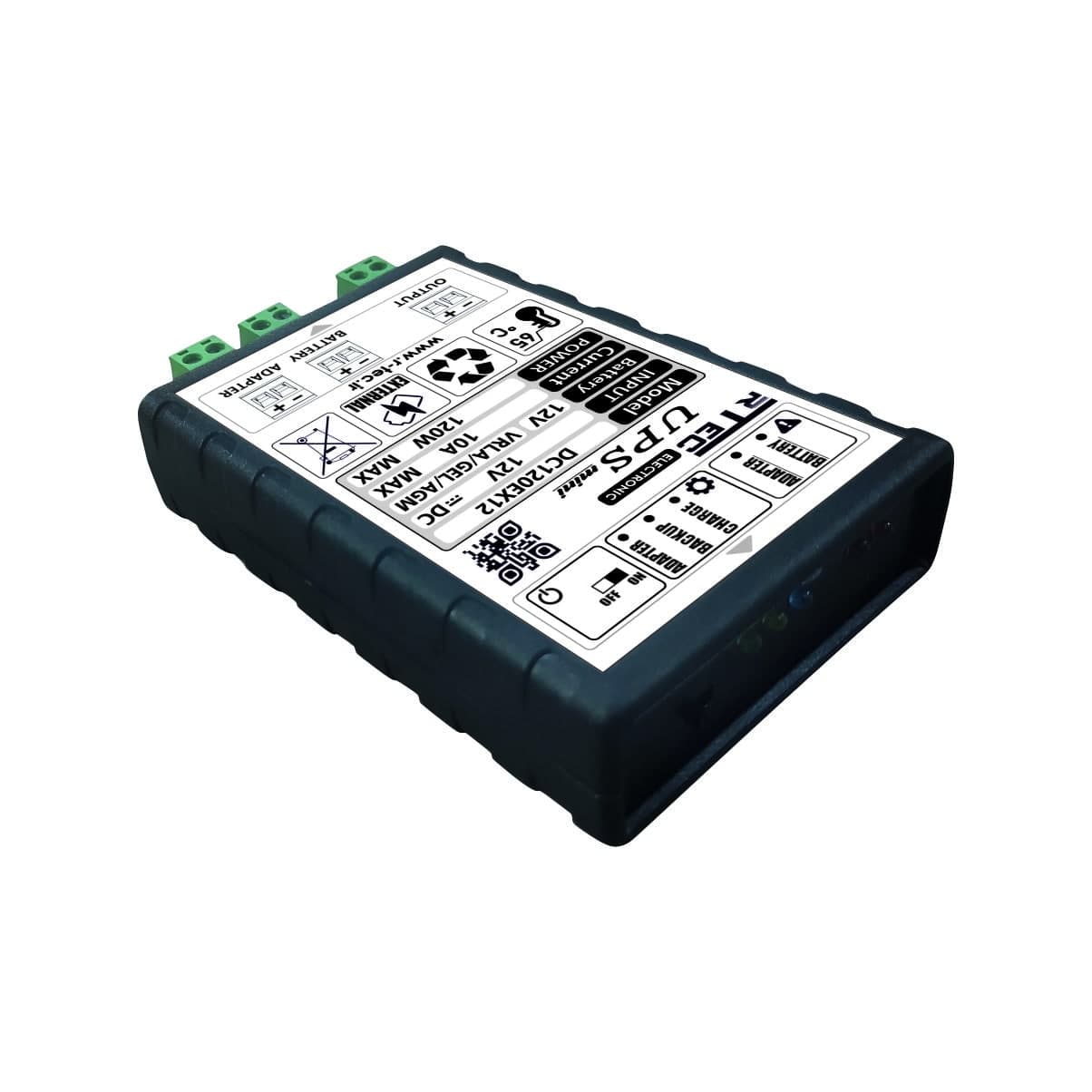

در تصویر زیر نمای کلی دستگاه به نمایش در آمده است.

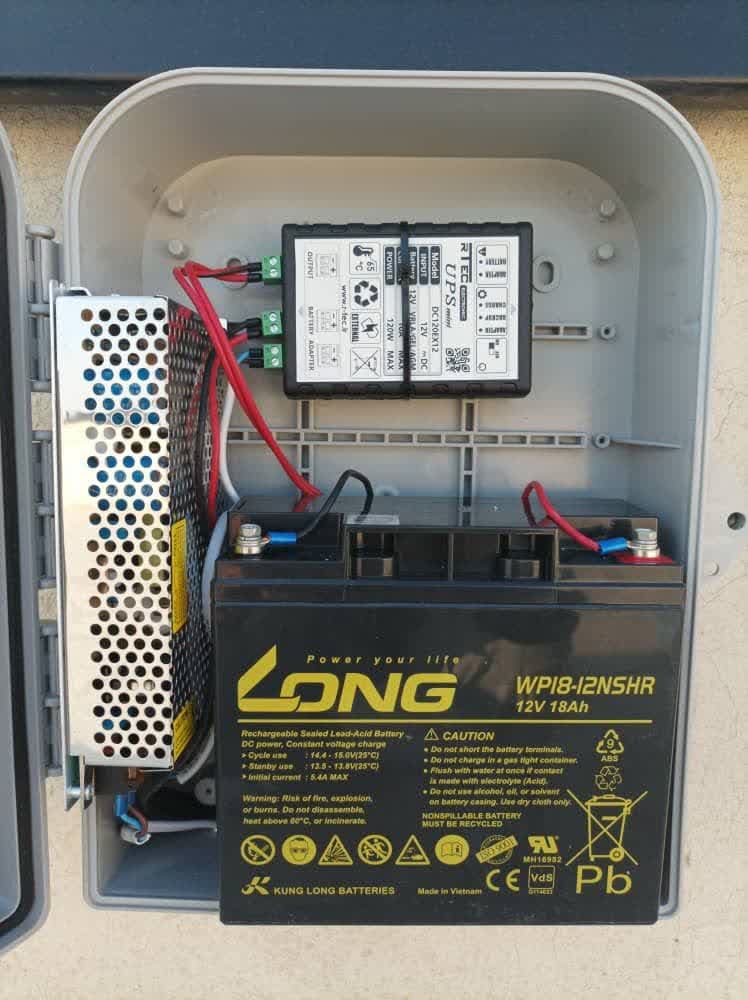

در تصویر زیر شماتیک راه اندازی دستگاه را مشاهده می نمایید.
توجه: لطفا از اتصالات و سیم برق مرغوب با سطح مقطع متناسب با جریان مصرفی استفاده نمایید، چنانچه اتصالات و سیم برق ورودی از کیفیت و سطح مقطع مناسب برخوردار نباشد بدلیل افت و تغییر سریع سطح ولتاژ ممکن است دستگاه دائما در حال تغییر مد از حالت آداپتور به باتری و بلعکس شده و چنانچه اتصالات و سیم باتری از کیفیت و سطح مقطع مناسب برخوردار نباشد بدلیل افت و تغییر سریع سطح ولتاژ ممکن است در مد پشتیبان پیش از آنکه باتری به حد قطع پایین برسد دستگاه خروجی را قطع نماید. همچنین افت ولتاژ باعث میشود تغذیه مصرف کننده بصورت کامل تامین نشده و در عملکرد مصرف کننده اختلال بوجود آید.
